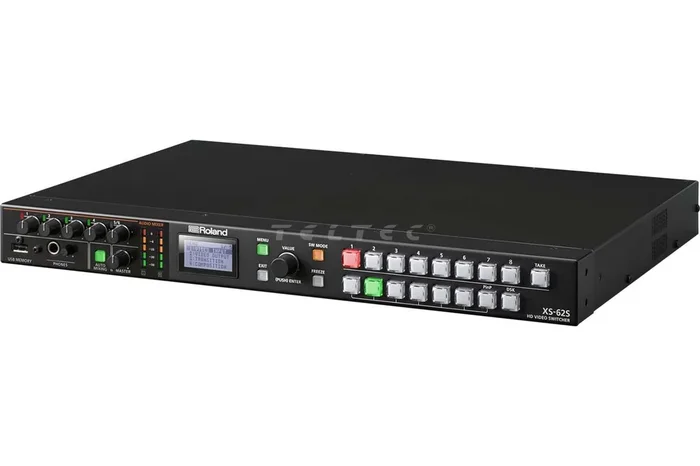

Roland XS-62S

• 4:2:2 (Y/Pb/Pr), 8-Bit

• SDI IN 1-4: BNC-Typ x 4
• Entspricht SMPTE 424M (SMPTE 425M-AB), 292M

• HDMI IN 5-6: HDMI Typ A x 2
• HDCP-unterstützt
• Unterstützt mehrere Formate

• RGB/CMPNT/CMPST IN 6: HD DB-15 Typ x 1
• Wählen Sie entweder HDMI, RGB/COMPONENT oder COMPOSITE für den INPUT 6-Anschluss.
• Unterstützt mehrere Formate

• SDI OUT 1-2: BNC-Typ x 2
• Entspricht SMPTE 424M (SMPTE 425M-AB), 292M

• HDMI OUT 1-3: HDMI Typ A x 3
• HDCP-unterstützt

• RGB: 0,7 Vs-s, 75 Ohm (H, V: 5 V TTL)
• COMPONENT: 1,0 Vs-s, 75 Ohm (Bi-Level-Sync/Tri-Level-Sync)
• COMPOSITE: 1,0 Vs-s (Y), 0,286 Vs-s (C: NTSC), 0,3 Vs-s (C: PAL), 75 Ohm

• Bildfrequenz = 59,94 Hz
• (Systemformat = 720p): 720/59.94p, 720/60p
• (Systemformat = 1080i oder 1080p): 1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p, 1080/23.98p, 1080/24p

• Bildfrequenz = 50 Hz
• (Systemformat = 720p): 720/50p
• (Systemformat = 1080i oder 1080p): 1080/50i, 1080/50p, 1080/25p, 1080/23.98p, 1080/24p
• Das eingehende Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt.
• Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz).

• HDMI IN 5-6, RGB/CMPNT/CMPST IN 6 (bei Eingabe von RGB- oder COMPONENT-Signalen):

• 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p,
• 720/60p, 720/50p, 1080/59.94i, 1080/60i, 1080/50i,
• 1080/59.94p, 1080/60p, 1080/50p,
• VGA (640 x 480, 60 Hz), SVGA (800 x 600, 60 Hz),
• XGA (1024 x 768, 60 Hz), WXGA (1280 x 800, 60 Hz),
• SXGA (1280 x 1024, 60 Hz), FWXGA (1366 x 768, 60 Hz),
• SXGA+ (1400 x 1050, 60 Hz), UXGA (1600 x 1200, 60 Hz),
• WUXGA (1920 x 1200, 60 Hz)

* Die Bildwiederholfrequenz ist der Maximalwert der jeweiligen Auflösung.
* Entspricht VESA DMT Version 1.0 Revision 11.
* 1920 x 1200, 60 Hz: Reduzierte Austastung
* Das Zeilensprung-Videosignal wird durch interne Verarbeitung in ein progressives Videosignal umgewandelt.
* Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz).

• RGB/CMPNT/CMPST IN 6 (Bei Eingabe von COMPOSITE-Signalen): 480/59.94i, 576/50i

• Bitmap-Datei (.bmp): Maximal 1920 x 1080 Pixel, 24-Bit-Farbe, unkomprimiert.
• PNG-Datei (.png): Maximal 1920 x 1080 Pixel, 24-Bit-Farbe
• JPG-Datei (.jpg): Maximal 1920 x 1080 Pixel, 24-Bit-Farbe

* Es können bis zu 2 Dateien im internen Speicher gespeichert werden.
* Es kann in den USB-Speicher exportiert werden.
* PNG-Alphakanal wird nicht unterstützt.

• SDI OUT 1-2 (Konform mit SMPTE 296M, 274M), HDMI OUT 1–2 Anschlüsse
• (Systemformat = 720p): 720/59.94p, 720/50p
• (Systemformat = 1080i): 1080/59.94i, 1080/50i
• (Systemformat = 1080p): 1080/59.94p, 1080/50p

* Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz).

• HDMI OUT 3
• (MULTI-VIEW): 1080/59.94p, 1080/50p
• (SCALER): 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59. 94p, 1080/50p, SVGA (800 x 600, 60 Hz) *1, XGA (1024 x 768, 60 Hz) *1, WXGA (1280 x 800, 60 Hz) *1, SXGA (1280 x 1024, 60 Hz) *1, FWXGA (1366 x 768, 60 Hz) *1, SXGA+ (1400 x 1050, 60 Hz) *1, UXGA (1600 x 1200, 60 Hz), WUXGA (1920 x 1200, 60 Hz)

* Wählen Sie entweder MULTI-VIEW oder Skalierungsausgang
* Die Bildfrequenz des Videosignals kann im SYSTEM-Menü ausgewählt werden (59,94 Hz oder 50 Hz).
* 1920 x 1200, 60 Hz: Reduzierte Austastung
(*1) Die Ausgabeauffrischungsrate beträgt 75 Hz, wenn die Bildfrequenz auf 50 Hz eingestellt ist.

• Ausgabemodus: PGM-PST, ÜBERBLENDUNG, MATRIX
• Übergänge: CUT, MIX (DISSOLVE/FAM/NAM) *2, WIPE (30 Typen) *2
• Komposition: PinP (QUADRAT, KREIS, HERZ, DIAMANT) *2, SPLIT (4 Typen) *2, DSK (Luminanz Key, Chroma Key) *2
• Sonstiges: Horizontal spiegeln, Standbildaufnahme, Standbildwiedergabe, Testmusterausgabe, Input Freeze

(*2) Diese Effekte hängen vom Ausgabemodus ab

• Abtastrate: 48 kHz, 24 Bit

• SDI IN: Linear PCM, 48 kHz, 24 Bits, 2 Kanäle (entspricht SMPTE 299M)
• SDI OUT: Linear PCM, 48 kHz, 24 Bits, 8 Kanäle (entspricht SMPTE 299M)
• HDMI IN, HDMI OUT: Lineare PCM, 48 kHz, 24 Bits, 2 Kanäle

• SDI IN 1-4: BNC-Typ x 4
• HDMI IN 5-6: HDMI Typ A x 2
• AUDIO IN 1-4: 1/4-Zoll-TRS-Klinkenstecker
• AUDIO IN 5-6: RCA Phono-Typ

• SDI OUT 1–2: BNC-Typ x 2
• HDMI OUT 1–3: HDMI-Typ A x 3
• AUDIO OUT: XLR-Typ, RCA-Phono-Typ
• PHONES: Stereo 1/4-Zoll-Klinkenstecker

• AUDIO IN 1-4: -60–+4 dBu (Maximaler Eingangspegel: +22 dBu)
• AUDIO IN 5-6: -10 dBu (Maximaler Eingangspegel: +8 dBu)

• AUDIO IN 1-4: 28 kOhm (HEAD AMP GAIN: 0–+23 dBu), 8 kOhm (HEAD AMP GAIN: +24–+64 dBu)
• AUDIO IN 5-6: 15 kOhm

• AUDIO OUT (XLR-Typ): +4 dBu (Maximaler Eingangspegel: +22 dBu)
• AUDIO OUT (RCA-Phono-Typ): -10 dBu (Maximaler Eingangspegel: +8 dBu)
• PHONES: 92 mW + 92 mW (32 Ohm)

• AUDIO OUT (XLR-Typ): 600 Ohm
• AUDIO OUT (RCA-Phono-Typ): 1 kOhm
• PHONES: 10 Ohm

• Auto Mixing, EQ, Delay, Kompressor, HPF, Gate, Reverb, Multiband-Kompressor, Limiter

• USB-SPEICHER-Anschluss: USB Typ A (für USB-Flash-Laufwerk)
• TALLY/GPIO-Anschluss: DB-25-Typ (weiblich)
• RS-232-Anschluss: DB-9-Typ (männlich, für Fernsteuerung)
• RS-422-Anschluss: Typ DB-9 (Buchse, für VISCA-Steuerung)
• CONTROL-Anschluss: RJ45, 100BASE-TX (für Fernsteuerung)
• DC IN-Buchse

• Voreinstellungsspeicher (8 Typen)
• Bedienfeld-Sperrfunktion
• EDID-Emulator
• Smart Tally
• Kamera-Fernsteuerung
• Automatischer Suchlauf

• Grafik-LCD: 128 x 64 Punkte

• AC-Adapter

• 2.6 A

• 31.0 W

• +0 bis +40 Grad Celsius
• +32 bis +104 Grad Fahrenheit

• 481 (B) x 333 (T) x 44 (H) mm

• 3,6 kg
