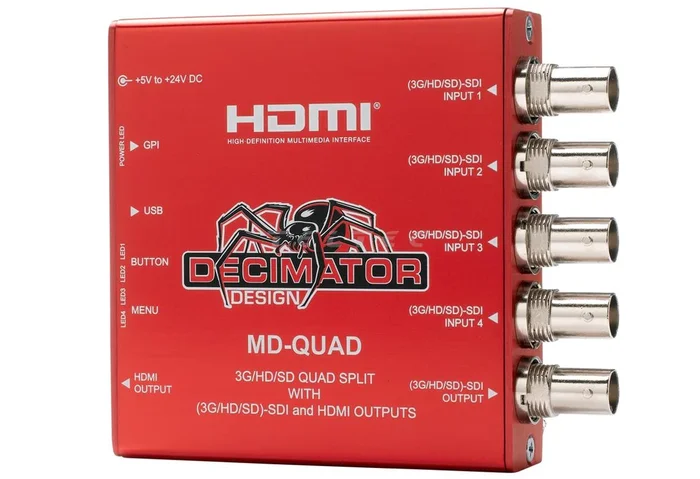

Name: Decimator Design MD-QUAD
SKU: lafmiitj72947
Availability: InStock

Description

Der MD-QUAD ist ein Miniatur 3G/HD/SD-SDI Multiviewer oder Quad-Spitt mit (3G/HD/SD)-SDI und HDMI Ausgängen.

Hauptmerkmale

4 x 3G/HD/SD-SDI zu 1 x Quad-Split oder 4:1 Eingangsmultiplexer
wählbare Ausgabeformate im Quad-Split-Modus
geringe Latenzzeit (Buffering) für jeden Eingang ermöglicht „nicht-synchrone“ Eingänge
4 x G/HD/SD-SDI Eingänge mit automatischer Erkennung (insgesamt 26 Formate unterstützt)
8-Kanal-Audio-Metering für jeden Quaddranten mit:
die ersten beiden Audio-Gruppen sind individuell wählbar
vertikale oder horiziontale Balken
AES/EBU, VU, erweiterte VU, BBC, EBU, DIN und NORDIC Skalen
Transparenz Anpassung
Separate Bar und Float Ballistik Steuerung
einstellbare Referenzpegel
ROT, GELB und GRÜN Reichweiten-Einstellung
eine einzige Tally für jeden Eingang von der GPI

SDI Formate	3G:SMPTEand 2.967Gb/s 1080p@60/59.94/50Hz HD:SMPTE 292M/274M/ and 1.435Gb/s 1080i@60/59.94/50Hz 1080p/psf@30/29.97/25/24/23.98Hz 720p@60/59.94/50/30/29.97/25/24/23.98Hz SD:SMPTE 259M@270Mb/s 625i50 (PAL) 525i59.94 (NTSC)
Eingänge	Eingangs-Entzerrung > 100M mit Belden 1694A USB für Steuerung und Updates GPI auf RJ-45
LED Status	Power 4 x Signal lock and rate
Power	+5V to +24V DC, 6 Watts Positive Centre Pin
Menü / Bedienung	Eingangsstatus für alle 4 Eingänge Ausgangsformat Ausgangswahl von Quad Split oder Eingang 1, 2, 3 oder 4. Ausgabeformat und -typ 16:9 oder 4:3 bei entweder 90 oder 100% der Bildschirmgröße Individuelles Bildformat für jeden Eingang: Wie Ausgabe, Letter-box oder Pillar-box Rand Aktivieren Quad-Split-Modus-Referenz von entweder Free-run oder Eingang 1 Aktiviert für On-Screen-Overlays Grundlegende Audio-Meter-Steuerung
Ausgänge	1 x 10-bit (3G/HD/SD)-SDI Re-clocked HDMI Type A
Abmessungen	90mm x 94mm x 23mm
