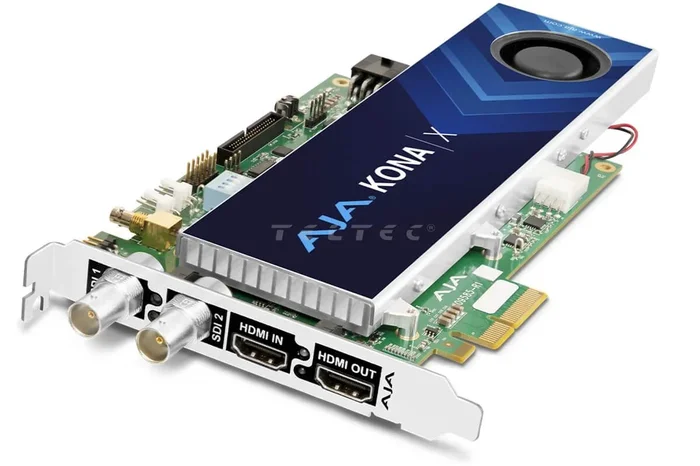

Name: AJA KONA X
SKU: ievicunh32926
Availability: InStock

Description

Die AJA KONA X ist eine 4-Lane PCIe 3.0 Video I/O-Karte mit zwei bidirektionalen 12G-SDI-Anschlüssen sowie einem HDMI 2.0 Ein- und einem HDMI 2.0 Ausgang. Mit der Unterstützung für Streaming DMA (Direct Memory Access) werden niedrige Sub-Frame-Latenzen erreicht und leistungsstarke Echtzeit-Workflows ohne wahrnehmbare Verzögerung ermöglicht. Zudem bietet die PCIe-Karte mit 4K/UltraHD, 2K/HD, SD, 10-Bit 4:2:2, 4:4:4 und 12-Bit-Farbraum eine herausragende Bildqualität. Die Steuerung erfolgt über die AJA Control Room- und Control Panel-Software.

Hauptmerkmale

4-Lane PCIe 3.0 Video I/-O-Karte
4K/UltraHD/2K/HD/SD bis zu 50/60p
2x bidirektionale 12G-SDI-Anschlüsse mit bis zu 16 Kanälen eingebettetem Audio
1x HDMI 2.0 Eingang und 1x Ausgang mit bis zu 8 Kanälen eingebettetem Audio
unterstützt RGB 4:4:4 12-Bit (4K/UltraHD) Workflows
unterstützt YCbCr 4:2:2 10-Bit und HFR Workflows
VESA HDMI I/O Kompatibilität – das Timing des Video-Subsystems ist unabhängig und ermöglicht die Aufnahme und Wiedergabe einiger HDMI-Formate
Unterstützung für Apple Final Cut Pro, Adobe Premiere Pro und Avid Media Composer, usw.
Unterstützung für OEM Anwendungen mit AJA Developer SDK und In-Firmware Microcontroller
4K Closed Caption Support
VPID-Signalisierung für SDR/HDR – Übertragungseigenschaften, Farbmetrik und Luminanz via SDI
PQ, HLG, HDR10, HDR10+ und Dolby Vision-Unterstützung
HDR Metadatenerfassung und automatische Widergabeerkennung
inkl. aktuellem Apple-Silicon-Support
erweiterbar mit dem optional erhältlichem KONA Xpand Board (über DB-15-auf-XLR-Kabel*)

Hinweis: *Das Kabel ist nicht im Lieferumfang enthalten.

Lieferumfang

1x AJA KONA X

Garantie

3 Jahre Herstellergarantie

Technische Daten

SDI-Videoformate

(4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920x1080i 50, 59.94, 60
(HD) 1280x720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

HDMI-Videoformate

(4K CEA) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K CEA) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920x1080i 50, 59.94, 60
(VESA DMT) 1600x1200p 60
(VESA DMT) 1280x1024p 60
(HD) 1280x720p 50, 59.94, 60
(VESA DMT) 1024x768p 60
(VESA DMT) 800x600p 60
(SD) 625i 50
(SD) 525i 59.94
(VESA DMT) 640 x 480p 60

Hinweis [1]

Digitale Video-Eingänge

12G-SDI, SMPTE-2082, 12-bit, 10-Bit
- YCbCr 4:2:2 10-Bit bis 60p, RGB 4:4:4 12-Bit bis 30p
6G-SDI, SMPTE-2081, 10-Bit
3G-SDI, SMPTE 425
- RGB 4:4:4 12-Bit, YCbCr 4:2:2 10-Bit
1.5G-SDI, SMPTE 292M
- Single Link HD-SDI YCbCr 4:2:2 10-Bit
270 Mbps SDI, SMPTE 259M-C
- YCbCr 4:2:2 10-Bit, 8-Bit
HDMI v2.0
- 30/36-Bits/Pixel, RGB oder YUV, 6 Gbps pro Farbkomponente
- 4K, UltraHD, 2K, HD und SD
- YCbCr 4:2:2 10-Bit bis 60p, RGB 4:4:4 12-Bit bis 30p
- BNC- und HDMI-Anschlüsse in voller Größe
HDMI Ein-/Ausgänge unterstützen VESA (DMT) Raster mit begrenzten Raten

Digitale Video-Ausgänge

12G-SDI, SMPTE-2082*, 12-bit, 10-bit
YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit up to 30p
6G-SDI, SMPTE-2081*, 10-bit
3G-SDI, SMPTE 425
RGB 4:4:4 12-bit, YCbCr 4:2:2 10-bit
1.5G-SDI, SMPTE 292M
Single Link HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI, SMPTE 259M-C
YCbCr 4:2:2 10-bit, 8-bit
HDMI v2.0
30/36-bits/pixel, RGB or YUV, 6 Gbps per color component
4K, UltraHD, 2K, HD, and SD
YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit up to 30p
Connectors are full-size BNC / full-size HDMI
HDMI Input and Output support VESA rasters

Hinweis [2]

HDR

SDI: VPID-Signalisierung für SDR/HDR Übertragungseigenschaften, Farbmetrik und Luminanz
HDMI: HDR10 Support – HDR Infoframe Metadaten, kompatibel mit HDMI 2.0a/CTA-861.3
HDMI: HLG Support – kompatibel mit HDMI 2.0b/CTA-861-G

SDI I/O (via PCIe Bracket)

2x 12G-SDI-Anschlüsse in voller Größe
SDI-Anschlüsse sind bidirektional
- Single Channel SDI Capture (plus simultanes SDI Passthrough-Monitoring)
- Single channel SDI Ausgang

HDMI I/O (via PCIe Bracket)

2x HDMI 2.0 (Typ A) – Anschlüsse in voller Größe
HDMI – Anschlüsse sind unidirektional (1x Eingang, 1x Ausgang)
- Single Channel HDMI Eingang
- Single channel HDMI Ausgang

HDMI-Monitoring für SDI-Eingänge

HDMI-Ausgangsanschluss unterstützt:
- Single Channel SDI-Quellenüberwachung

Video I/O Performance

kann 4K p60 mit zwei Kanälen aufnehmen oder wiedergeben

Digitaler Audio-Eingang

16-Kanal, 24-Bit SDI embedded Audio, 48 kHz Abtastrate, synchron
8-Kanal, 24-Bit HDMI embedded Audio, 48 kHz Abtastrate, synchron
8-Kanal, 16- und 24-Bit AES/EBU Audio, 48 kHz Abtastrate, synchron oder nicht-synchron, interne Abtastratenwandlung (über 4x BNC-auf-Breakout-Kabel)

Hinweis [3]

Analoger Audio-Eingang

2-Kanal, 24- und 16-Bit D/A analoges Audio, 48 kHz Abtastrate, symmetrisch, mit Industriestandard 2x XLR-auf-DB-25 Breakout-Kabel (Kabel ist nicht im Lieferumfang enthalten)
+24 dBu Vollaussteuerung digital (0 dBFS)
+/- 0,2 dB 20 Hz bis 20 kHz Frequenzgang

Hinweis [4]

Digitaler Audio-Ausgang

16-Kanal, 24-Bit SDI embedded Audio, 48 kHz Abtastrate, synchron
8-Kanal, 24-Bit HDMI embedded Audio, 48 kHz Abtastrate, synchron
8-Kanal, 16- und 24-Bit AES/EBU Audio, 48 kHz Abtastrate, synchron oder nicht-synchron, interne Abtastratenwandlung (über 4x BNC-auf-Breakout-Kabel)

Hinweis [5]

Analoger Audio-Ausgang

2-Kanal, 24- und 16-Bit D/A analoges Audio, 48 kHz Abtastrate, symmetrisch, verwendet 2x XLR
+24 dBu Vollaussteuerung digital (0 dBFS)
+/- 0,2 dB 20 Hz bis 20 kHz Frequenzgang

Downstream Keyer

unterstützt Grafiken bis zu 4K/UltraHD mit Alphakanal über Video, Matte oder Framebuffer, oder Framebuffer-Inhalte über eingehendes Video oder Matte

Referenz

Analog Color Black (1V) oder Composite Sync (2 oder 4V) oder HD Tri-Level Sync (1V)
der Referenzeingang ist mit 75 Ohm abgeschlossen, wenn Genlock auf Ref In eingestellt ist

Hinweis [6]

Timecode

LTC Timecode Eingang
LTC Timecode Ausgang

Hinweis [6]

Elektrische Schnittstelle

PCIe Gen 3×4

Maschinensteuerung

RS-422, Sony 9-Pin-Protokoll
Pin-Belegung des 9-poligen D-Steckers:

1	GND
2	RX-
3	TX+
4	GND
5	Kein Anschluss
6	GND
7	RX+
8	TX-
9	GND
Shell	GND

Hinweis [6]

Rauschen

50 dBA (A-bewertet in 1m in freier Luft) <40-45dBA bevorzugt (Phase 01)
das Lüftergebläse ist mit 33,1dBA bewertet

Stromversorgung

20 W typischerweise mit 16 W an +12 V und 4 W an +3,3 V
PC-intern oder PCi Aux Stromanschluss: Molex Teilenummer 45558-0003

Hinweis [7]

Umgebung

sichere Betriebstemperatur: 0 bis 40 °C
sichere Lagertemperatur (ausgeschaltet): -40 bis 60 °C
relative Luftfeuchtigkeit bei Betrieb: 10 – 90 % nicht kondensierend
Betriebshöhe: <3.000 Meter IEEE 1588-2008

Maße

190,5 x 15,9 x 98,6 mm, Bracket-Höhe: 127 mm

Gewicht

217,7 g

Anmerkungen

[1] Weitere VESA (DMT) Formate werden für bestimmte Anwendungen unterstützt
[2] Kompatibel mit Untergruppen der Spezifikation für unterstützte Formate
[3] Audio I/O ist über die optional erhätliche KONA Xpand-Karte verfügbar oder auch über eine vom Verwender bereitgestellte Breakout-Verbindung zum internen Kartenanschluss
[4] Hierfür ist die optional erhältliche KONA Xpand-Karte erforderlich.
[5] Für AES Audio ist die optional erhältliche KONA Xpand-Karte erforderlich. SDI- und HDMI-Audio benötigen die Xpand-Karte nicht.
[6] Über die optional erhätliche KONA Xpand-Karte verfügbar oder auch über eine vom Verwender bereitgestellte Breakout-Verbindung zum internen Kartenanschluss.
[7] Die Karte kann die PCIe-Stromversorgung über einen 6-poligen PCi 2×3 Aux Power-Anschluss oder den PCIe-Steckplatz nutzen.
